digitální měřič izolačních odporů napětím 50 V až 1000 V a měřič přepěťových ochran
Použití, vlastnosti:

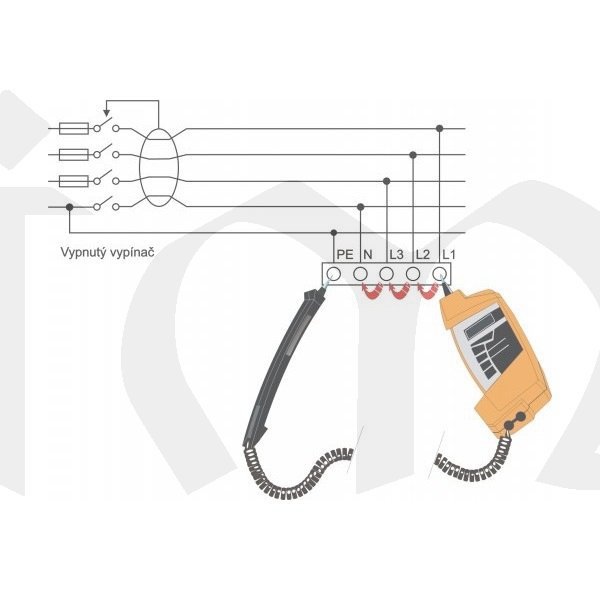

- měření izolačních odporů napětím 50 ÷ 1000 V

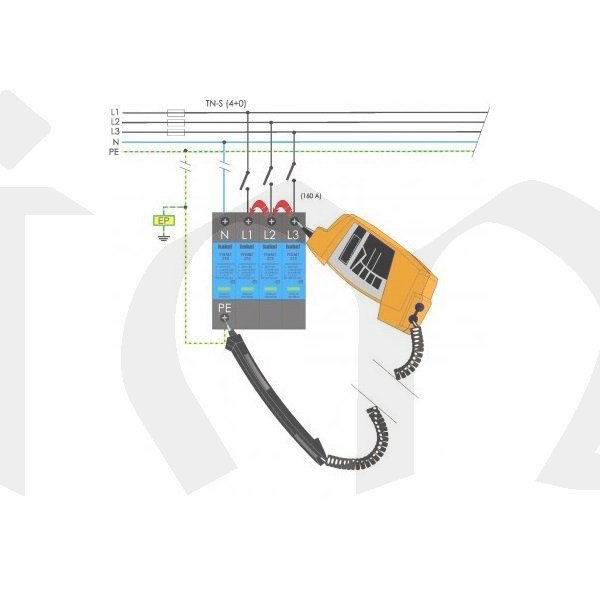

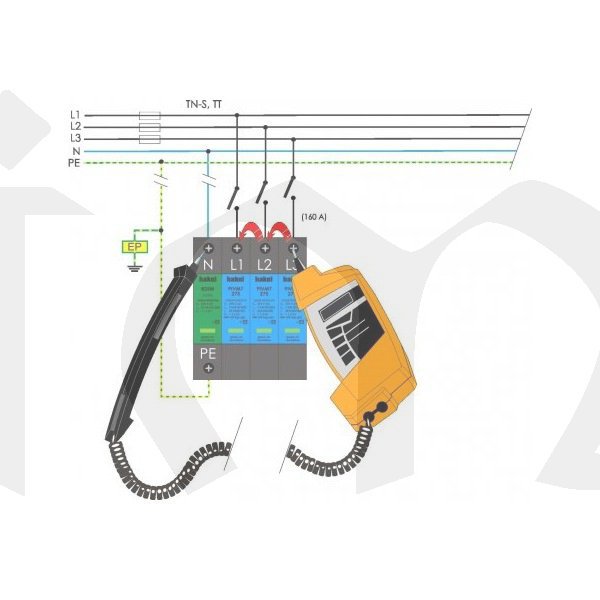

- měření přepěťových ochran
- rozsáhlá databáze přepěťových ochran uložená v paměti přístroje umožňuje snadné a rychlé vyhodnocení měření
- měření ss. i stř. napětí
- nový systém uložení měřicích hrotů v přepravní poloze je patentově chráněn
- vysoce kontrastní vícebarevný grafický OLED displej zaručuje výbornou čitelnost
- možnost osvětlit měřený objekt bílým světlem vysoce svítivé LED
- možnost nabíjet akumulátory přímo v přístroji
Technické parametry:
Izolační odpory
|
Rozsah měření, jmenovitý rozsah měření |
0,1MΩ÷0,999GΩ (U=50V÷99V) 0,1MΩ÷3,999GΩ (U =100V÷249V) 0,1MΩ÷9,999GΩ (U=250V÷1000V) |
| Rozlišovací schopnost | 0,001 MΩ / 0,01 MΩ / 0,1 MΩ / 0,001 GΩ |
| Základní chyba měření |
± (2% z MH + 10 D)* (R < 1 GΩ) ± (4% z MH + 15 D)* (R ≥ 1 Gohm) |
| Pracovní chyba měření |
± (3% z MH + 20 D)* (R < 1 Gohm) ± (5% z MH + 25 D)* (R ≥ 1 Gohm) |
| Jmenovitý měřicí proud | ≥ 1 mA |
| Zkratový proud | < 3 mA |
| Automatické vybití měřeného objektu | ano |
Přepěťové ochrany
| Rozsah měření | 40 V ÷ 1050 V |
| Rozlišovací schopnost | 1 V |
| Základní chyba měření | ± (2% z MH + 2 D)* |
| Pracovní chyba měření |
± (3% z MH + 3 D)* |
| Princip měření | nárůst napětí s měřením tzv. miliampérového bodu |
Napětí ss a stř. (skutečná efektivní hodnota TRMS)
|
Rozsah měření |
0 V ÷ 600 V ss / stř. (45 Hz ÷ 65 Hz) |
|
Rozlišovací schopnost |
1 V |
|
Základní chyba měření |
± (2% z MH + 2 D)* |
|
Pracovní chyba měření |
± (3% z MH + 3 D)* |
Všeobecně
| Napájení |
4 ks AAA (LR03) alkalická baterie 1,5 V nebo NiMH akumulátor 1,2 V |
| Displej | OLED, vícebarevný, grafický |
| Třída ochrany | II (dvojitá izolace) |
|
Přepěťová kategorie |
CAT III / 300 V nebo CAT II / 600 V |
|
Stupeň znečištění |
2 |
|
Krytí |
IP 43 |
|
Rozměry |
asi 260 x 70 x 40 mm |
|
Hmotnost (včetně baterií a měř. hrotu) |
asi 0,36 kg |
* MH značí měřenou hodnotu, D značí digit
Rozsah dodávky: měřicí přístroj, stáčený měřicí vodič s měřicím hrotem, pouzdro, kalibrační list, záruční list, návod k používání, kartónový obal

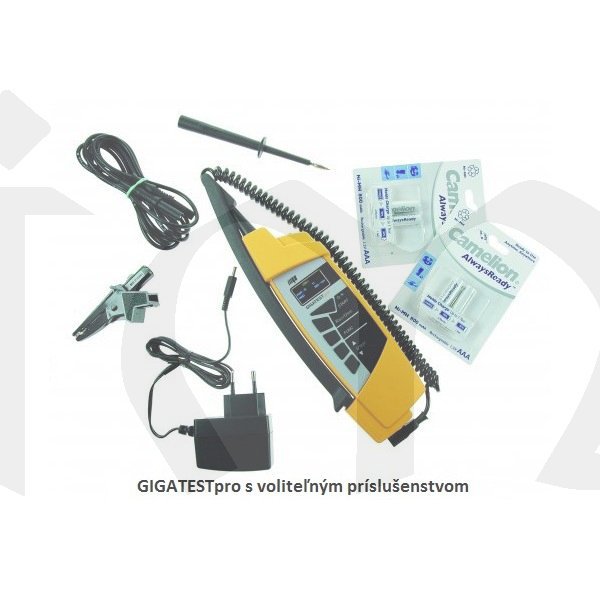

Volitelné příslušenství:
|
P 5050 |
Nabíječka akumulátorů |
|
P 5060 |
Sada 4 ks NiMH akumulátorů AAA |
|
P 2011 |
Spojovací vodič bezpečnostní, černý, 2 m |
|
P 3011 |
Měřicí hrot bezpečnostní černý |
|
P 4011 |
Krokosvorka bezpečnostní černá |
